LF-LN13A 型(xing)內(nei)窺式高溫(wen)熱成像系統(tong)由氣(qi)缸推動執行(xing)機(ji)構(gou),可用來(lai)監視爐內(nei)火焰燃燒(shao)溫(wen)度(du)、爐內(nei)運動狀態、爐膛(tang)狀態以及點火到滅火的(de)全(quan)過程。系統(tong)采用PLC智能控(kong)制技術對攝(she)像機(ji)和(he)鏡頭(tou)部(bu)分的(de)伸進(jin)退出進(jin)行(xing)自(zi)動控(kong)制,在超(chao)溫(wen)、欠壓的(de)情況下均可自(zi)動將退出機(ji)構(gou)退出爐膛(tang),對設備起到自(zi)我保護的(de)作用。

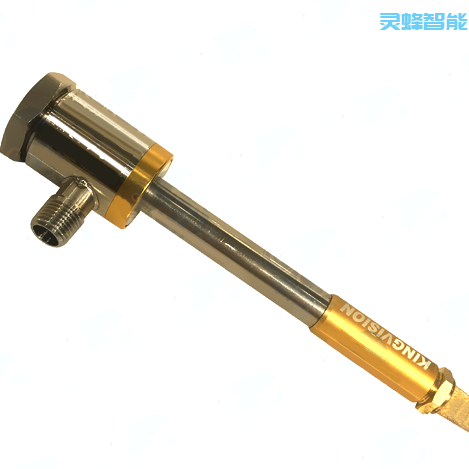

探(tan)頭(tou)(tou)(tou)采用(yong)雙層(ceng)(ceng)耐高(gao)溫、耐腐蝕304不銹(xiu)鋼材料,夾(jia)層(ceng)(ceng)通(tong)壓(ya)縮空氣直(zhi)接(jie)(jie)制冷,并在鏡(jing)頭(tou)(tou)(tou)前端(duan)形成風簾;內(nei)層(ceng)(ceng)配備渦流管對攝像機及鏡(jing)頭(tou)(tou)(tou)進(jin)行冷卻。因(yin)此(ci)設備可將攝像探(tan)頭(tou)(tou)(tou)直(zhi)接(jie)(jie)伸進(jin)爐內(nei)觀察爐內(nei)火? 焰(yan)燃燒(shao)等狀況(kuang)。既保證(zheng)生(sheng)產(chan)(chan)安全(quan),提高(gao)產(chan)(chan)品質(zhi)量,又改善工作環境,降低勞動(dong)強度,實現集中(zhong)調試?? 及生(sheng)產(chan)(chan)過程(cheng)的(de)自動(dong)化。
工作原理:

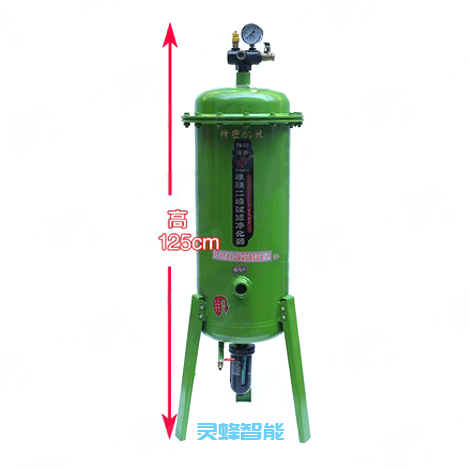

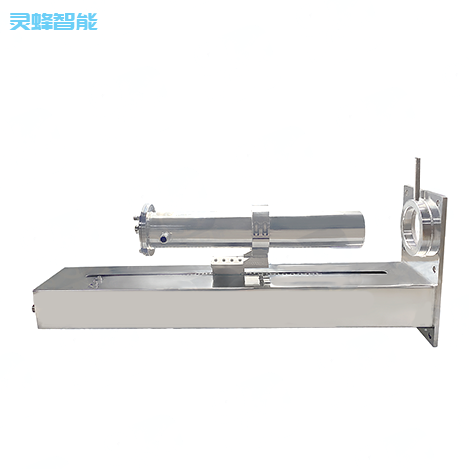

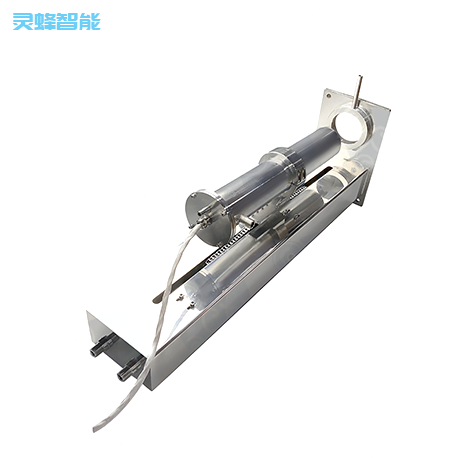

本系(xi)統(tong)由自動退(tui)出裝置、高溫探頭罩、控(kong)制箱、及油水分(fen)離器(qi)組成。
圖像部分:
圖(tu)像(xiang)系統主(zhu)要由超高溫(wen)測溫(wen)儀及(ji)(ji) 3.3mm 熱成像(xiang)針孔(kong)鏡頭(tou)完成對爐內情況的監測溫(wen)度(du), 經網(wang)線電(dian)纜傳送至后端顯示(shi)設備顯示(shi)圖(tu)像(xiang)。彩(cai)色攝像(xiang)機(ji)及(ji)(ji)鏡頭(tou)均(jun)置于耐(nai)高溫(wen)探(tan)頭(tou)罩(zhao)內,由自 動退(tui)出(chu)裝置帶動將其伸入爐內。
內窺式爐內高溫紅外熱像儀 部分指標 | |
分辨率 | 384×288 |
熱敏性/NETD | <50mk(40mk 可選) |
圖像頻率 | 50Hz |
波段 | 8~14μm |
像元間距 | 17μm |
物體溫度范圍 | 0℃~400℃
400℃~1500℃ |
精度 | ±2℃或±2%取大值@(100℃~1500℃) |
測溫工具 | 任意固定點;
全屏幕(mu)最高/低(di)溫捕捉; 中心點(dian)測溫; 線/區域分析工具; 手動溫寬選擇; |
模擬視頻輸出 | 1 路視頻 |
網絡接口 | RJ45 10M/100M/1000M 自適應 |
報警接口 | 1 個輸入,1 個輸出 |
網絡協議 | Ethernet/IP, TCP, UDP, SNTP, RTSP, HTTP, ICMP, SMTP, DHCP, UPnP, PPPOE |
以太網 | 控制和傳輸圖像 |
接口協議 | ONVIF,GB28181,ModbusTCP(支持傳輸區域溫度信息) |
使用環境條件 | |
爐內溫度 | ≤1500℃ |
控制系統: | ≤70℃ |
壓縮空氣 | 入口壓力:0.4~0.7Mpa;? 流量:≥0.3M? /min;入口溫度:≤35℃ |
自動退出功能 | 探(tan)頭罩內腔溫度超(chao)過設(she)定值(≥55℃)時
壓縮空氣壓力低于規定值(≤0.2Mpa)時 |
手動控制功能 | 按控制箱內“進”按鈕、“退”按鈕能實現探頭伸進、退出功能; |
電源 | 電壓:AC220V±10%;功耗:100W |
?
