應用方案(an)—穿(chuan)越式紅外熱成像對建筑物進行缺陷檢(jian)測

許多建筑(zhu)物(wu)遭受圍護(hu)結構中的(de)缺陷的(de)困(kun)擾，例如缺少隔熱(re)，熱(re)橋，裂縫和濕氣問題。紅(hong)外(wai)熱(re)成(cheng)像(xiang)技術是(shi)一種可以幫助識別此類缺陷的(de)技術。但是(shi)，評估建筑(zhu)物(wu)圍護(hu)結構有(you)不同(tong)的(de)方(fang)(fang)法。穿越(yue)(yue)式紅(hong)外(wai)熱(re)成(cheng)像(xiang)是(shi)一種新興的(de)方(fang)(fang)法，是(shi)使用車載熱(re)像(xiang)儀來(lai)測量，因此就(jiu)像(xiang)汽車駛(shi)過，被(bei)稱為穿越(yue)(yue)式，可用于捕(bu)獲外(wai)部建筑(zhu)物(wu)標高的(de)單個(ge)熱(re)圖像(xiang)。與傳統的(de)步行(xing)(xing)式紅(hong)外(wai)熱(re)成(cheng)像(xiang)技術相比(bi)，它執(zhi)行(xing)(xing)起來(lai)效(xiao)率更高，成(cheng)本更低。

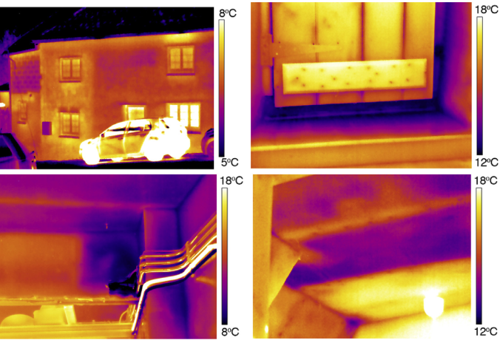

圖為傳統的紅外熱像圖

本(ben)研究定性比較了穿越(yue)式熱成像(xiang)和(he)步(bu)行(xing)式熱成像(xiang)兩種成像(xiang)方法，檢(jian)查了英格蘭西南部(bu)的122套住宅(zhai)。結(jie)果表(biao)明，使用穿越(yue)式紅外熱成像(xiang)技術檢(jian)測到的缺(que)(que)陷要多得多，內部(bu)檢(jian)查產生的缺(que)(que)陷數量最(zui)多。而傳(chuan)統的步(bu)行(xing)式熱成像(xiang)僅觀(guan)察到電導率和(he)通風(feng)熱損失。

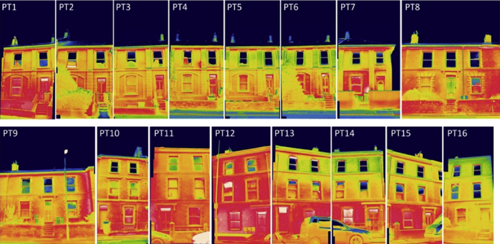

圖(tu)為穿越(yue)式(shi)紅外熱像(xiang)圖(tu)

除了對建(jian)筑熱成像技(ji)術(shu)的(de)眾所(suo)周知的(de)限制外，還(huan)發現了一些其他限制。這些包括未知的(de)占(zhan)用行為，包括單高程分析，固(gu)定視角(jiao)，高程方向變(bian)化，空間(jian)分辨率(lv)降低(di)以及從一個(ge)住(zhu)所(suo)到另一個(ge)住(zhu)所(suo)的(de)短暫氣(qi)候條件(jian)變(bian)化。

在此(ci)基(ji)礎上(shang)，如果建筑(zhu)物的(de)(de)(de)缺陷(xian)是(shi)調查的(de)(de)(de)主要(yao)目標，則應(ying)選擇穿越式熱成像技術。盡管本研(yan)究的(de)(de)(de)是(shi)定(ding)(ding)性(xing)分析而不(bu)是(shi)定(ding)(ding)量分析，表(biao)面溫(wen)度(du)讀數將受到所確(que)定(ding)(ding)的(de)(de)(de)局限性(xing)的(de)(de)(de)影(ying)響，因此(ci)也(ye)不(bu)可能基(ji)于來自單個(ge)標高的(de)(de)(de)信息對(dui)是(shi)否(fou)存(cun)在缺陷(xian)或總導熱率(lv)做(zuo)出概(gai)括性(xing)的(de)(de)(de)陳述。

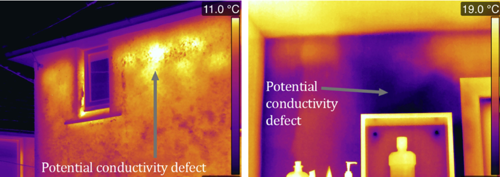

圖為潛在的電導率(lv)缺陷

本文的(de)研(yan)究構(gou)成了對新的(de)熱成像方法學的(de)大規模研(yan)究的(de)一(yi)部分(fen)，以改進建筑物(wu)中(zhong)的(de)缺陷檢(jian)測。

參考資料：

Matthew Fox, Steve Goodhew, Pieter De Wilde, et al. Building defect detection: External versus internal thermography [J]. Building and Environment, 105:317-331, 2016.
